Гвинтовий компресор серії "PM2, EPM" з регульованою продуктивістю
| Модель | Потужність, кВт |
Тиск, бар |
Продуктивність, м3/хв |
Розміри,Д/Ш/В см |
Вага, кг |
Діаметр підєднання |
| SCR10PM2-7 | 7,5 |
7 |
1,15 |
117/50/106,5 |
280 |
1/2'' |
| SCR10PM2-8 | 8 |
1,1 |
||||
| SCR10PM2-10 | 10 |
0,93 |
||||
| SCR15PM2-7 | 11 |
7 |
1,75 |
117/60,5/106 |
320 |
3/4'' |
| SCR15PM2-8 | 8 |
1,7 |
||||
| SCR15PM2-10 | 10 |
1,47 |
||||
| SCR20PM2-7 | 15 |
7 |
2,4 |
117/60,5/106 |
340 |
3/4'' |
| SCR20PM2-8 | 8 |
2,3 |
||||
| SCR20PM2-10 | 10 |
2,01 |
||||
| SCR25EPM-7 | 18 |
7 |
3,7 |
120/80/110 |
480 |
1'' |
| SCR25EPM-8 | 8 |
3,5 |
||||
| SCR25EPM-10 | 10 |
3,2 |
||||
| SCR30EPM-7 | 22 |
7 |
4,3 |
120/80/110 |
560 |
1'' |
| SCR30EPM-8 | 8 |
4,2 |
||||
| SCR30EPM-10 | 10 |
3,6 |
||||
| SCR40EPM-7 | 30 |
7 |
6,2 |
130/95/137 |
830 |
1-1/2'' |
| SCR40EPM-8 | 8 |
6,1 |
||||
| SCR40EPM-10 | 10 |
5,2 |
||||
| SCR50EPM-7 | 37 |
7 |
7,3 |
130/95/137 |
850 |
1-1/2'' |
| SCR50EPM-8 | 8 |
7,2 |
||||
| SCR50EPM-10 | 10 |
6,3 |
||||
| SCR60EPM-7 | 45 |
7 |
9,4 |
130/103/152 |
890 |
1-1/2'' |
| SCR60EPM-8 | 8 |
9,3 |
||||
| SCR60EPM-10 | 10 |
8,0 |
||||
| SCR75EPM-7 | 55 |
7 |
11,3 |
180/120/155 |
1300 |
2'' |
| SCR75EPM-8 | 8 |
11 |
||||
| SCR75EPM-10 | 10 |
10,5 |
||||
| SCR90EPM-7 | 63 |
7 |
14,3 |
180/120/155 |
1400 |
2'' |
| SCR90EPM-8 | 8 |
13,5 |
||||
| SCR90EPM-10 | 10 |
12,3 |
||||
| SCR100EPM-7 | 75 |
7 |
16,3 |
290/162/169,2 |
2800 |
DN65 |
| SCR100EPM-8 | 8 |
16,0 |
||||
| SCR100EPM-10 | 10 |
13,7 |
||||
| SCR125EPM-7 | 90 |
7 |
20,6 |
290/162/169,2 |
2850 |
DN65 |
| SCR125EPM-8 | 8 |
19,6 |
||||
| SCR125EPM-10 | 10 |
17,1 |
||||
| SCR150EPM-7 | 110 |
7 |
24 |
280/175/169,2 |
3050 |
DN65 |
| SCR150EPM-8 | 8 |
23 |
||||
| SCR150EPM-10 | 10 |
20 |
В компресорах SCR використовується стискуючий елемент Ally-Win. Виробництво гвинтового блоку налагоджене на спільному підприємстві Shanghai Screw Compressor co., ltd та Ally-Win Mechanism GmbH. Даний стискуючий елемент укомплектований збільшеними роторами, які забезпечують оптимальну продуктивність при низьких обертах, збільшують строк експлуатації при низькому рівні шуму
В конструкції використовуються підшипники провідних світових виробників - SKF, Timken і FAG
За бажанням замовника, компресори можуть укомплектовуватися гвинтовими блоками провідних світових виробників - GHH, ROTORCOMP, AERZEN.

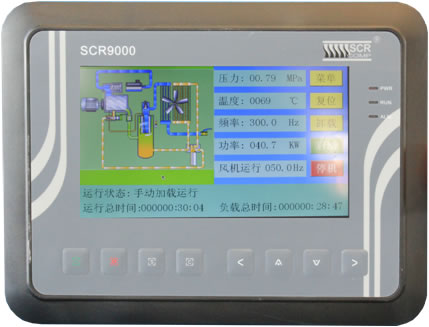

Блок керування та індикації
Зручний та зрозумілий користувацький інтерфейс дозволяє відслідковувати основні параметри
- Індикація режиму роботи – завантаження / холостий хід
- Температура гвинтового блоку
- Тиск
- Історія помилок
- Час до планового технічного обслуговування
Захист компресора - автоматична сигналізація/вимкнення у разі
- Перевищення температури стиснення
- Перевищення кінцевого тиску
- Відмова датчика тиску, або датчика температури
- Перевантаження основного двигуна
- Перевантаження двигуна вентилятора
- Порушення чередування фаз
- Низького тиску або перевантаження
Функції контролера
- Контроль та індикація 12 параметрів роботи компресора
- Можливість встановлення верхньої та нижньої межі тиску компресора
- Автоматичний запуск по тиску, корегування часу роботи в режимі холостого ходу
- Локальний (віддалений) запуск/зупинка та ін.
З’єднання основних елементів, які контактують з маслом забезпечується сталевими трубами, управління пневматикою – високоякісними гнучкими шлангами з пвх.

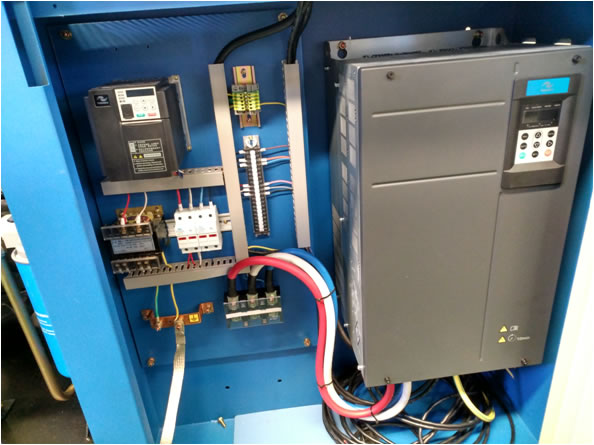

Обладнання SCR укомплектоване автоматикою виробництва SIEMENS. Силові автомати підібрані з суттєвим запасом відносно номінальних робочих параметрів.
Надійний, простий у виконанні завантажувальний клапан, в комплекті з соленоїдним клапаном, який розрахований на понад 2 мільйона циклів, забезпечує безвідмовну роботу навіть у важких навколишніх умовах.
Компресори SCR модельного ряду PM2,EPM укомплектовані високоякісними та ефективними привідними моторами типу PM (Permanent Magnet) з ступенем захисту IP65 , температурним класом ізоляції – F та масляним охолодженням. Двигуни PM в порівнянні зі звичайними асинхронними двигунами мають більш стабільні температури роботи та кращі показники при роботі на низьких обертах.
