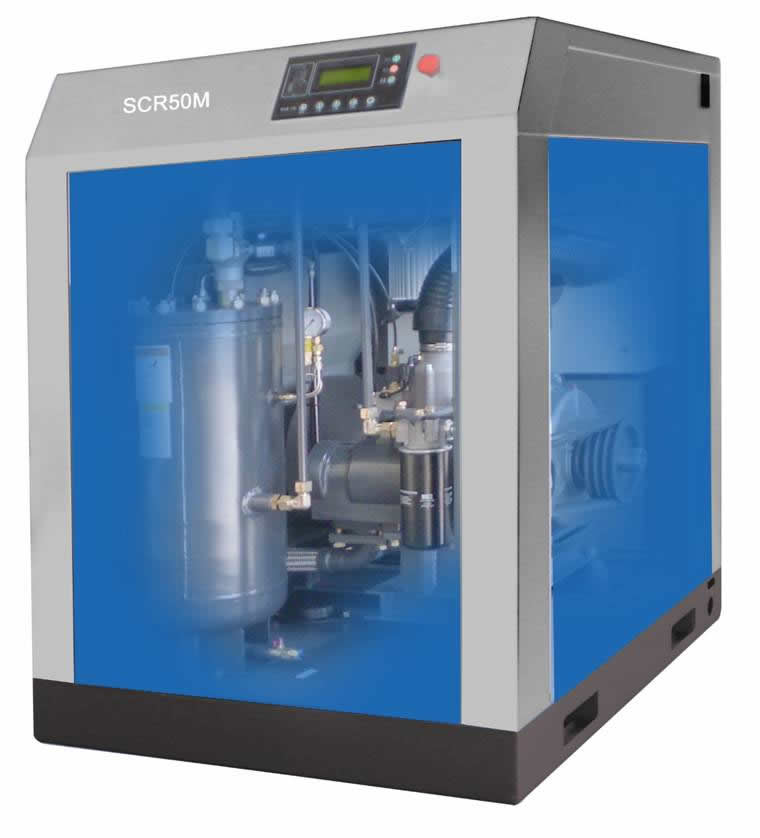

Гвинтовий компресор серії "М" 5,5 - 75 кВт з ремінним приводом

















Основні технічні характеристики компресорів серії "М"

Модель Потужність, кВт Тиск, бар Продуктивність, м3/хв Розміри,Д/Ш/В см Вага, кг Діаметр підєднання
SCR7,5M-7
5,5
7
 0,85
105,8/68/168,8
240
1/2''
SCR7,7M-8
8
 0,8
SCR7,5M-10
10
 0,7
SCR7,5M-12,5
12,5
 0,6
SCR10M-7
7,5
7
1,2
105,8/68/168,8
250
1/2''
SCR10M-8
8
1,1
SCR10M-10
10
0,9
SCR10M-12,5
12,5
0,8
SCR15M-7
11
7
1,7
80/95/113
380
3/4''
SCR15M-8
8
1,6
SCR15M-10
10
1,4
SCR15M-12,5
12,5
1,2
SCR20M-7
15
7
2,5
80/95/113
420
3/4''
SCR20M-8
8
2,3
SCR20M-10
10
2,1
SCR20M-12,5
12,5
1,8
SCR25M-7
18,5
7
3,1
90/115/135
580
3/4''
SCR25M-8
8
2,9
SCR25M-10
10
2,65
SCR25M-12,5
12,5
2,35
SCR30M-7
22
7
3,8
90/115/135
580
3/4''
SCR30M-8
8
3,5
SCR30M-10
10
3,2
SCR30M-12,5
12,5
2,9
SCR40M-7
30
7
5,1
90/115/135
640
1''
SCR40M-8
8
5,0
SCR40M-10
10
4,1
SCR40M-12,5
12,5
3,5
SCR50M-7
37
7
6,4
100/130/147
800
1-1/2''
SCR50M-8
8
6,1
SCR50M-10
10
5,7
SCR50M-12,5
12,5
5,1
SCR60M-7
45
7
7,7
100/130/147
920
1-1/2''
SCR60M-8
8
7,3
SCR60M-10
10
6,4
SCR60M-12,5
12,5
5,5
SCR75M-7
55
7
10,2
180/145/157
1540
1-1/2''
SCR75M-8
8
9,8
SCR75M-10
10
8,7
SCR75M-12,5
12,5
7,2
SCR100M-7
75
7
13,6
180/145/157
1860
2''
SCR100M-8
8
13,0
SCR100M-10
10
11,6
SCR100M-12,5
12,5
9,7
Продуктивність компресорів згідно ISO 1217: 2009 додаток C



Гвинтовий блок

В компресорах SCR використовується стискуючий елемент Ally-Win . Виробництво гвинтового блоку налагоджене на спільному підприємстві Shanghai Screwally-win Compressor co., ltd та Ally-Win Mechanism GmbH. Даний стискуючий елемент укомплектований збільшеними  роторами, які забезпечують оптимальну продуктивність при низьких обертах, збільшують строк експлуатації та мають низький рівень шуму
В конструкції використовуються підшипники провідних світових виробників -  SKF, Timken і FAG
За бажанням замовника, компресори можуть комплектуватися гвинтовими блоками кращих світових виробників - GHH, ROTORCOMP, AERZEN.



Controller SCRБлок керування та індикації

Зручний та зрозумілий користувацький інтерфейс дозволяє відслідковувати основні параметри:

  • Індикація режиму роботи – завантаження / холостий хід
  • Температура гвинтового блоку
  • Тиск
  • Історія помилок
  • Час до планового технічного обслуговування

Захист компресора

автоматична сигналізація/вимкнення у разі:

  • Перевищення температури стиснення
  • Перевищення кінцевого тиску
  • Відмова датчика тиску, або датчика температури
  • Перевантаження основного двигуна
  • Перевантаження двигуна вентилятора
  • Порушення чередування фаз
  • Низького тиску або перевантаження

Функції контролера

  • Контроль та індикація 12 параметрів роботи компресора
  • Можливість встановлення верхньої та нижньої межі тиску компресора
  • Автоматичний запуск по тиску, корегування часу роботи в режимі холостого ходу
  • Локальний (віддалений) запуск/зупинка та ін.

З’єднання основних елемеseparatorнтів

В компресорах SCR циркуляція масла та основного потоку стисненого повітря забезпечують металічні труби та високоякісні металічні зєднання з ущільнюючими кільцями. Дане рішення забезпечує надійну роботу, виключає підтікання масла з системи, заощаджує кошти на обслуговування (заміну шлангів) з часом.

Intake valveНадійний, простий у виконанні завантажувальний клапан, в комплекті з соленоїдним клапаном, який розрахований на понад 2 мільйона циклів, забезпsiemensечує безвідмовну роботу навіть у важких навколишніх умовах.



Всі компресори SCR укомплектовані автоматикою виробництва SIEMENS. Силові автомати підібрані з суттєвим запасом відносно номінальних  робочих параметрів.belt

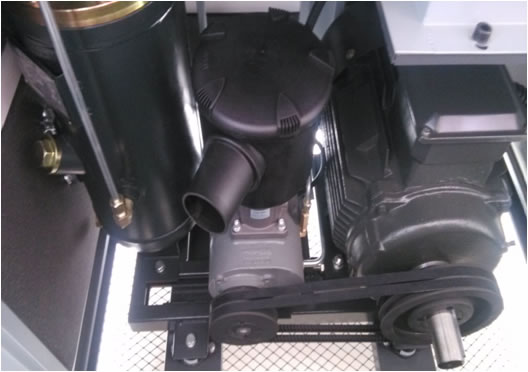

Ремінна передача в компресорах серії "М" - це високоякісні, ідеально відцентровані шківи. Надійні, з подовженим строком роботи ремені, посилені кевларом (Made in Germany)

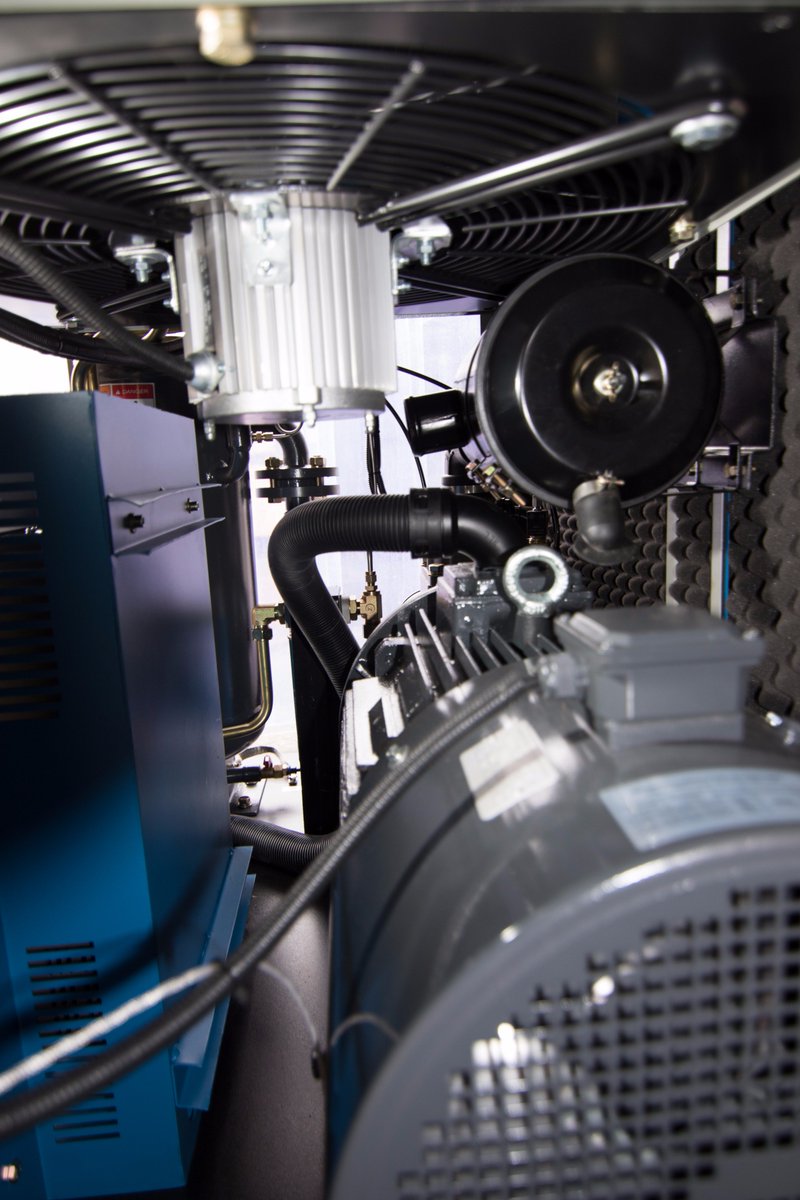

Компресори SCR укомплектовані високоякісними та ефективними привідними моторами з ступенем захисту IP54 (IP55 як опція), температурним класом ізоляції – F. Підшипники світового виробника SCF забезпечують безперебійну та надійну роботу на протязі довгого часу
