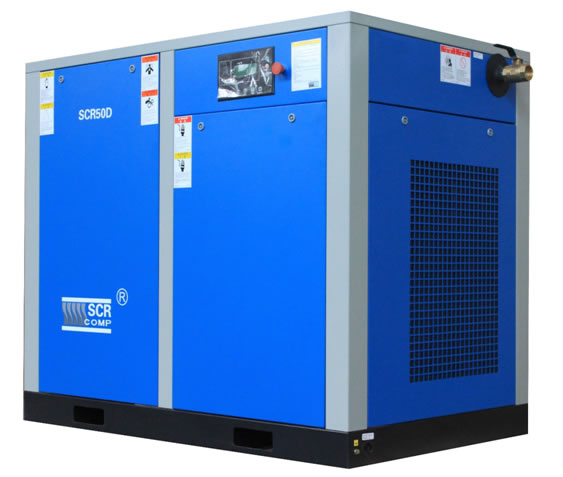

Гвинтовий компресор серії "D" 7,5 - 75 кВт та компресори серії "II" 90 - 400 кВт з прямим приводом







SCR_D_series























Основні технічні характеристики компресорів серії "D"

Модель Потужність, кВт Тиск, бар Продуктивність, м3/хв Розміри,Д/Ш/В см Вага, кг Діаметр підєднання
SCR10D-7
7,5
7
1,1
105,3/68/92,8
250
1/2''
SCR10D-8
8
1,0
SCR20D-7
15
7
2,4
130/90/110
530
1''
SCR20D-8
8
2,3
SCR20D-10
10
1,9
SCR30D-7
22
7
3,7
138/85/116
580
1''
SCR30D-8
8
3,6
SCR30D-10
10
3,2
SCR40D-7
30
7
5,2
160/100/136
860
1 1/2'''
SCR40D-8
8
5,0
SCR50D-7
37
7
6,5
160/100/136
860
1-1/2''
SCR50D-8
8
6,3
SCR50D-10
10
5,8
SCR60D-7
45
7
8,1
185/130/147
950
1-1/2''
SCR60D-8
8
8,0
SCR60D-10
10
7,1
SCR75D-7
55
7
10,4
220/136/176
1720
2''
SCR75D-8
8
10,1
SCR75D-10
10
8,5
SCR100D-7
75
7
13,6
220/136/176
1860
2''
SCR100D-8
8
13,3
SCR100D-10
10
11,8
Продуктивність компресорів згідно ISO 1217: 2009 додаток C



Основні технічні характеристики компресорів серії "II"

Модель Потужність, кВт Тиск, бар Продуктивність, м3/хв Розміри,Д/Ш/В см Вага, кг Діаметр підєднання
SCR125II-7
90
7
 15,9
250/160/178
2400
2 1/2''
SCR125II-8
8
 15,2
SCR125II-10
10
 14,1
SCR125II-12,5
12,5
 11,9
SCR150II-7
110
7
19,3
250/160/178
2700
2 1/2''
SCR150II-8
8
17,9
SCR150II-10
10
16,7
SCR150II-12,5
12,5
14,4
SCR180II-7
132
7
24,2
250/160/178
4000
DN65
SCR180II-8
8
23,1
SCR180II-10
10
20,9
SCR220II-7
160
7
29,2
250/160/178
4000
DN65
SCR220II-8
8
28,9
SCR220II-10
10
20,5
SCR220II-12,5
12,5
1,8
SCR250II-7
185
7
31,6
270/182/185
4800
DN80
SCR250II-8
8
31,5
SCR250II-10
10
28,5
SCR250II-12,5
12,5
24,6
SCR270II-7
200
7
37,5
270/182/185
5000
DN80
SCR270II-8
8
34,65
SCR270II-10
10
32
SCR270II-12,5
12,5
26
SCR300II-7
220
7
36,7
300/205/210
4800
DN100
SCR300II-8
8
36,5
SCR300II-10
10
32,6
SCR300II-12,5
12,5
28,5
SCR340II-7
250
7
46,2
300/205/210
5500
DN100
SCR340II-8
8
45,2
SCR340II-10
10
39,7
SCR340II-12,5
12,5
32
SCR375II-7
280
7
50,9
300/205/210
6200
DN100
SCR375II-8
8
50,4
SCR375II-10
10
42,5
SCR375II-12,5
12,5
37,8
SCR400II-7
315
7
58,5
400/220/230
7200
DN125
SCR400II-8
8
54,4
SCR400II-10
10
48,2
SCR400II-12,5
12,5
43

Продуктивність компресорів згідно ISO 1217: 2009 додаток C



Гвинтовий блокairend

В компресорах SCR використовується стискуючий елемент Ally-Win . Виробництво гвинтового блоку налагоджене на спільному підприємстві Shanghai Screw Compressor co., ltd та Ally-Win Mechanism GmbH. Даний стискуючий елемент укомплектований збільшеними  роторами, які забезпечують оптимальну продуктивність при низьких обертах, збільшують строк експлуатації при низькому рівні шуму
В конструкції використовуються підшипники провідних світових виробників -  SKF, Timken і FAG
За бажанням замовника, компресори можуть укомплектовуватися гвинтовими блоками провідних світових виробників - GHH, ROTORCOMP, AERZEN.



Controller SCRБлок керування та індикації

Зручний та зрозумілий користувацький інтерфейс дозволяє відслідковувати основні параметри:

  • Індикація режиму роботи – завантаження / холостий хід
  • Температура гвинтового блоку
  • Тиск
  • Історія помилок
  • Час до планового технічного обслуговування

Захист компресора - автоматична сигналізація/вимкнення у разі:

  • Перевищення температури стиснення
  • Перевищення кінцевого тиску
  • Відмова датчика тиску, або датчика температури
  • Перевантаження основного двигуна
  • Перевантаження двигуна вентилятора
  • Порушення чередування фаз
  • Низького тиску або перевантаження

Функції контролера:

  • Контроль та індикація 12 параметрів роботи компресора
  • Можливість встановлення верхньої та нижньої межі тиску компресора
  • Автоматичний запуск по тиску, корегування часу роботи в режимі холостого ходу
  • Локальний (віддалений) запуск/зупинка та ін.

З’єднання основних елемеseparatorнтів

В компресорах SCR циркуляція масла та основного потоку стисненого повітря забезпечують металічні труби та високоякісні металічні зєднання з ущільнюючими кільцями. Дане рішення забезпечує надійну роботу, виключає підтікання масла з системи, заощаджує кошти на обслуговування (заміну шлангів) з часом.

Intake valveНадійний, простий у виконанні завантажувальний клапан, в комплекті з соленоїдним клапаном, який siemensрозрахований на понад 2 мільйона циклів, забезпечує безвідмовну роботу навіть у важких навколишніх умовах.



Компресори SCR укомплектовані автоматикою виробництва SIEMENS. Автомати підібрані з суттєвим запасом відносно номінальних  робочих параметрів.



Всі компресори SCR модельного укомплектовані високоякісними та ефективними привідними моторами з ступенем захисту IP54 (IP55 як опція), температурним класом ізоляції – F. Підшипники світового виробника SCF забезпечують безперебійну та надійну роботу на протязі довгого часу

direct drive













Привідна муфта компресорів компресорів серії "D, II" від німецького виробника KTR
